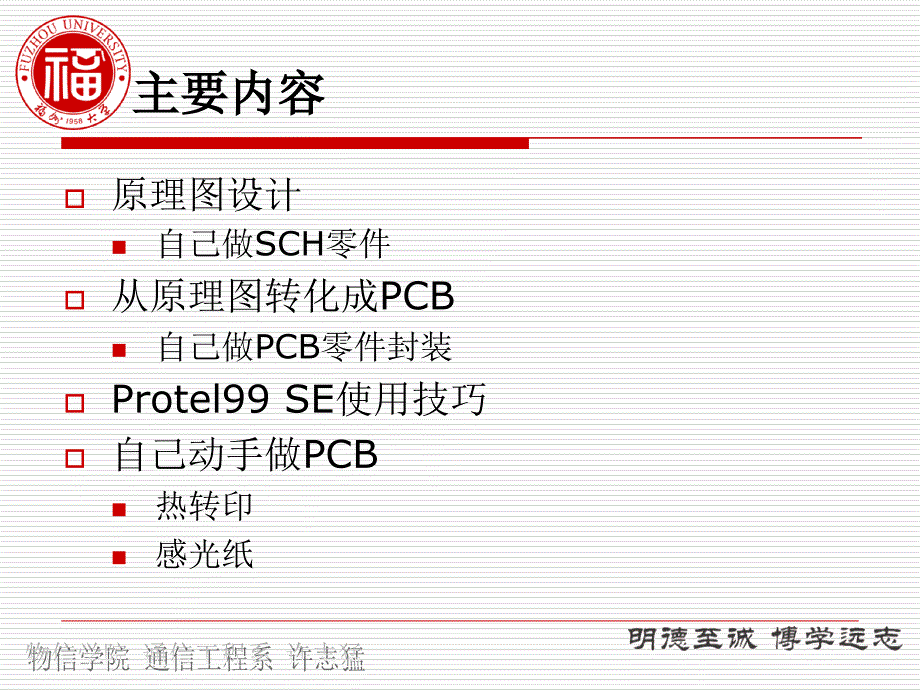

1、物信學院 通信工程系 許志猛,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,*,*,*,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,*,*,*,主要內容,原理圖設計,自己做SCH零件,從原理圖轉化成PCB,自己做PCB零件封裝,Protel99 SE使用技巧,自己動手做PCB,熱轉印,感光紙,原理圖及PCB設計,原理圖設計,添加元件庫,放置元件并根據設計要求連線,無法找到的元件自己根據元件數據手冊制作元件庫,設置元件屬性，如元件值、封裝等,檢查電氣特性，修改直至無錯誤,PCB設計,用設計好的原理圖生成網表，找不到元件

2、封裝的，根據數據手冊制作元件封裝庫,根據要求設置好PCB的外觀尺寸、電路板各層屬性,導入網表，對元件進行布局,用導線連接各元件,自行制作PCB板,熱轉印制板：,優點：快速、方便、安全、直觀、成功率高,缺點：需要價格昂貴的激光打印機,感光板制板：,優點：無需價格昂貴的激光打印機,缺點：速度慢、有點麻煩、不安全、不直觀、失敗率高,雕刻機,優點：方便、快捷、精度高,缺點：需要昂貴的設備、刀頭容易損壞,雕刻制版,熱轉印法制作PCB,熱轉印法制作PCB,所需硬件,一臺用于產生高精度塑料碳粉阻焊層的打印輸出設備，比如一臺激光打印機或者一臺復印機（復印機的話需要有復印原稿，原稿可以用噴墨打印機打印出來）,轉

3、印機（過塑機）或一個能用的電熨斗,一張不干膠貼紙的光滑底襯紙,一定量的三氯化鐵腐蝕液，根據板的大小而定,如果用電熨斗，有個量程在0200度的數字溫度計的話更好，可以考慮用高檔數字萬用表附帶的。,熱轉印制板的詳細過程,用PROTEL生成相應PCB圖，以備打?。?將PCB圖打印到熱轉印紙上；,將打印好PCB的轉印紙平鋪在覆銅板上，準備轉??；,用過塑機或電熨斗加溫（要很熱）將轉印紙上黑色塑料粉壓在覆銅板上形成高精度的抗腐層；,準備好三氯化鐵溶液進行腐蝕；,清理出焊盤部分，剩下的部分用于阻焊。,畫出PCB圖,將PCB圖打印到熱轉印紙上,Note:不要打印頂層絲印圖,打印注意事項,如果是雙面板，需要將頂

4、層設置成鏡像,在Protel 99SE中，單擊“文件”-“setup Printer”-“選擇打印機”“選擇要打印的層”,打印注意事項,點擊“Options”在Show Hol前面打勾，這個是顯示鉆孔的。打開這個功能在我們鉆孔時將方便很多。,將打印好的轉印紙貼在覆銅板上,用鋼鋸據條裁減覆銅板到合適大小，注意在裁減時留點余量，不要小了，然后用木工砂紙打磨使邊界光滑平整。,把打印好的轉印紙有字的一面平鋪到覆銅板有銅的一面。用透明膠固定一個邊。,用轉印機轉印,打開轉印機的電源，根據經驗，最好將溫度設定在,180,度以上，等轉印機的“工作”燈亮滅2分鐘后再過PCB板。,加熱、轉印（用電熨斗）,轉印后的

5、效果,腐蝕,腐蝕材料可以用三氯化鐵或鹽酸雙氧水，加水調和至合適了濃度。,要時刻注意腐蝕的進度，特別是在線寬小的時候，腐蝕剛完成就要馬上拿開并沖洗干凈。,浸板前最好做好防護工作，戴上塑料手套。,制雙面板的要記得在背面用透明膠全面粘牢！,腐蝕后效果,打過孔、清理焊盤,用汽油或酒精可以清洗電路板上的黑色碳粉。,鉆孔，一般用0.8mm的鉆頭就行了，可根據實際的元件引腳大小來鉆多大的孔。做雙面板的，先打好幾個孔做固定孔，再一起鉆，這樣可省一些時間。,制雙面板的，先打好預留好的定位孔，再把另一面打印好圖的轉印紙細心地對齊！再進行上述的步驟進行。,焊接效果,焊接調試完成后，我們要加層膜來保護電路板，涂上油漆

6、。指甲油是一個不錯的選擇哦，還可以以個人喜好來選擇顏色。,熱轉印操作注意事項,在布線時要注意，用熱轉印的方法雖可以做出10mil線，但在浸板時，如控制不當很易有斷線的現象的，請盡量用15mil以上線寬。,單層板一般布線到底層，這樣在打印時就不用鏡像；如果是雙層板，那么頂層一定要鏡像打印的，不然轉印出來就反了。,不要使電熨斗過熱或者過涼，最佳溫度是140170之間，在這個溫度范圍以內，塑料碳粉的轉移特性最佳。,要等溫度低一些以后再將轉印紙揭下來，慢慢的揭，發現又沒轉印好的部分請?jiān)偕w上，再次加溫加壓進行熱轉移。,一些實在有問題的部分（比如斷線）可以用油性碳素筆或者指甲油，油漆什么的進行補救一下。,感光板制作PCB法,感光板制作PCB步驟,準備好電路圖,打印到薄的照片紙（或半透明硫酸紙）,裁剪好感光板,將打印好后的紙固定到感光板上,進行曝光,在顯影液中定影,進行腐蝕,焊盤和過孔處理,打印照片紙,感光板,先把PCB紙反面用透明膠貼好，把感光板的保護層去掉，再把PCB紙反面覆蓋著感光板的感光面，用透明膠粘好。,定影,定影后效果,腐蝕后效果,思考與作業,設計AT89S51單片機的最小系統，畫出原理圖及PCB，要求：,帶復位按鍵,帶RS-232接口,帶有44的鍵盤,帶有4位7段數碼管顯示,電源采用外接+5V,PCB采用單面布線，電路尺寸盡量緊湊,
